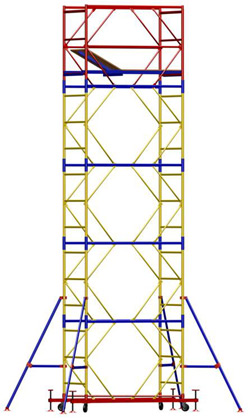

СТРОИТЕЛЬНЫЕ ВЫШКИ-ТУРЫ "ВСП-250/0,7х1,6"
площадка 0,7х1,6 метра, высота максимальная 7,5 метра
|
 |
ОПИСАНИЕ ВЫШКИ
Сборно-разборная передвижная вышка тура строительная ВСП-250 МЕГА с рабочей площадкой размером 1.6м*0.7м предназначается для проведения внутренних и внешних ремонтных, монтажных, отделочных работ, для размещения строителей и материалов в рабочей зоне. Пространственная конструкция башенного типа, состоящая из плоских рам, имеет три ступени. Параллельные рамы, образующие секцию, надо устанавливать в патрубки гантелей. Секции прочно соединяют стяжками на замках гантелей, чтобы обеспечить жесткость конструкции. Установка нижних секций делается на два основания, соединяемые объемной диагональю. Сами основания оснащены четырьмя колесами и четырьмя винтовыми опорами (для компенсации неровностей опорной поверхности). Для устойчивости и безопасности вышку туру строительную снабжают стабилизаторами (крепятся хомутами) и настилом с люком.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- максимально возможная высота вышки 8.6м/высота рабочей площадки 7.6м/высота секции вышки 1.2м.
- размеры рабочей площадки 1.6м*0.7м.
- один настил с люком.
- нормативная поверхностная нагрузка до 224 кг/м кв.
- шаг установки настила по высоте 0,3 м
- антикоррозийное полимерно-порошковое окрашивание
Вышку можно устанавливать только вертикально с использованием винтовых опор (расстояние колес от опорной поверхности - 2мм). При возникновении подозрений на опрокидывание от ветра или других причин передвижные леса крепят растяжками к стене максимально близко к самому верхнему рабочему ярусу. Вышка тура строительная допускается в эксплуатацию после монтажа, проверки правильности сборки узлов; определения надежности установки конструкции на основании, ограждений в рабочем ярусе.
|
Цены на вышки
(в рублях с НДС)
Комплектация |
Достигаемая высота, м |
Общая высота, м |
Высота рабочей площадки, м |
Вес, кг. |
Цена с НДС |
| 1 секция + б. блок |
3.7 |
2.7 |
1.5 |
67 |
5 610 |
| 2 секция + б. блок |
4.9 |
3.9 |
2.6 |
83 |
6 710 |
| 3 секция + б. блок |
6.1 |
5.1 |
3.8 |
99 |
7 810 |
| 4 секция + б. блок |
7.3 |
6.3 |
5.0 |
115 |
8 910 |
| 5 секция + б. блок* |
8.5 |
7.5 |
6.2 |
131 |
10 010 |
|
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Вышка-тура передвижная - это конструкция из боковых рам-лестниц, каждая рама имеет три ступени.
Лестницы устанавливаются в патрубки стяжек, которые называют гантели. Комплект из двух лестниц, соединенных гантелями называется секция. Для обеспечения учтойчивости и жесткости секции соединяются между собой стяжками, которые крепятся на флажковых замках лестниц и гантелей. Самая нижняя секция устанавливаются на базовый блок.
Базовый блок - это набор из двух баз,соединеные между собой объемной диагональю. Базы имеют четыре винтовые опоры и четыре колеса. Колеса служат для передвижения вышки, винтовые опоры компенсируют неровности опорной поверхности.
Вышка с помощью винтовых опор должна быть установлена так, чтобы колеса не касались опорной поверхности на 2 мм.
Рабочая площадка оборудована рабочим настилом и перекладинами ограждения.
Для обеспечения устойчивости вышка снабжена стабилизаторами, которые крепятся хомутами к основной конструкции вышки.
|
